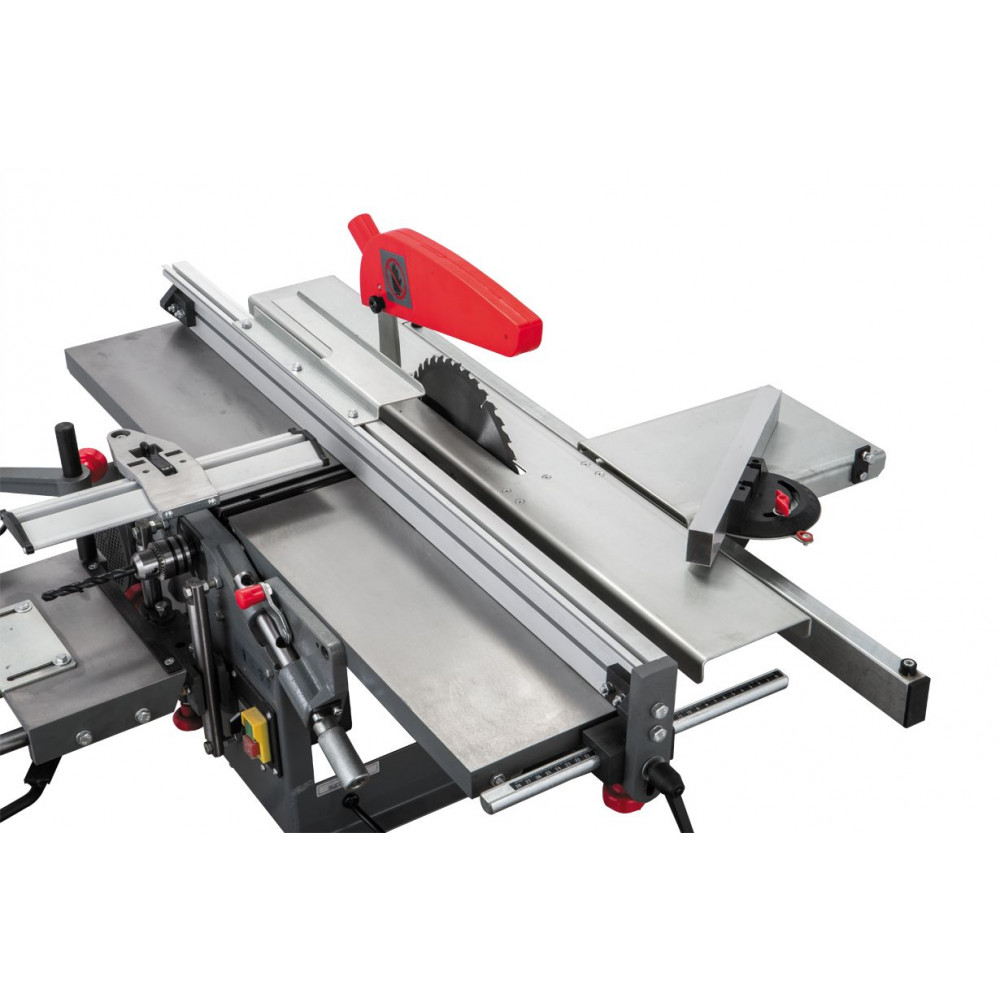

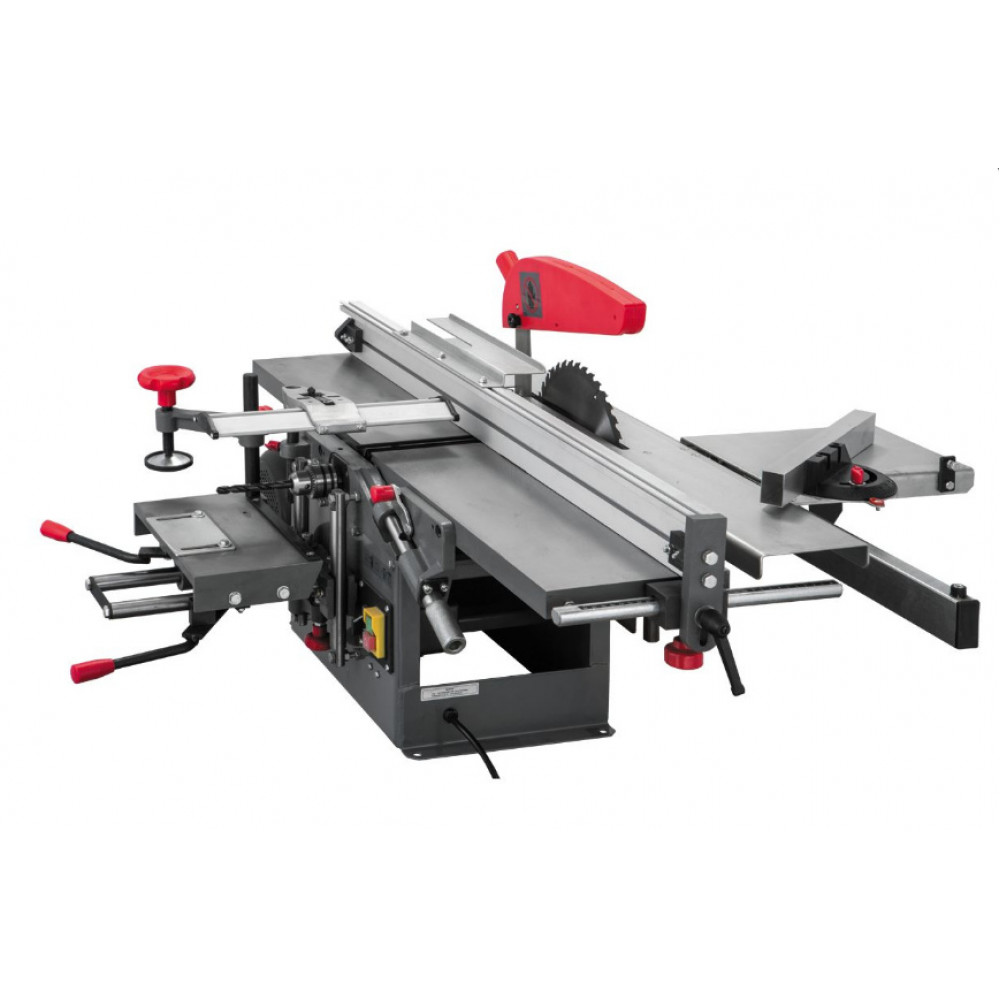

Станок JKM-300 деревообрабатывающий комбинированный (= PKM-300)

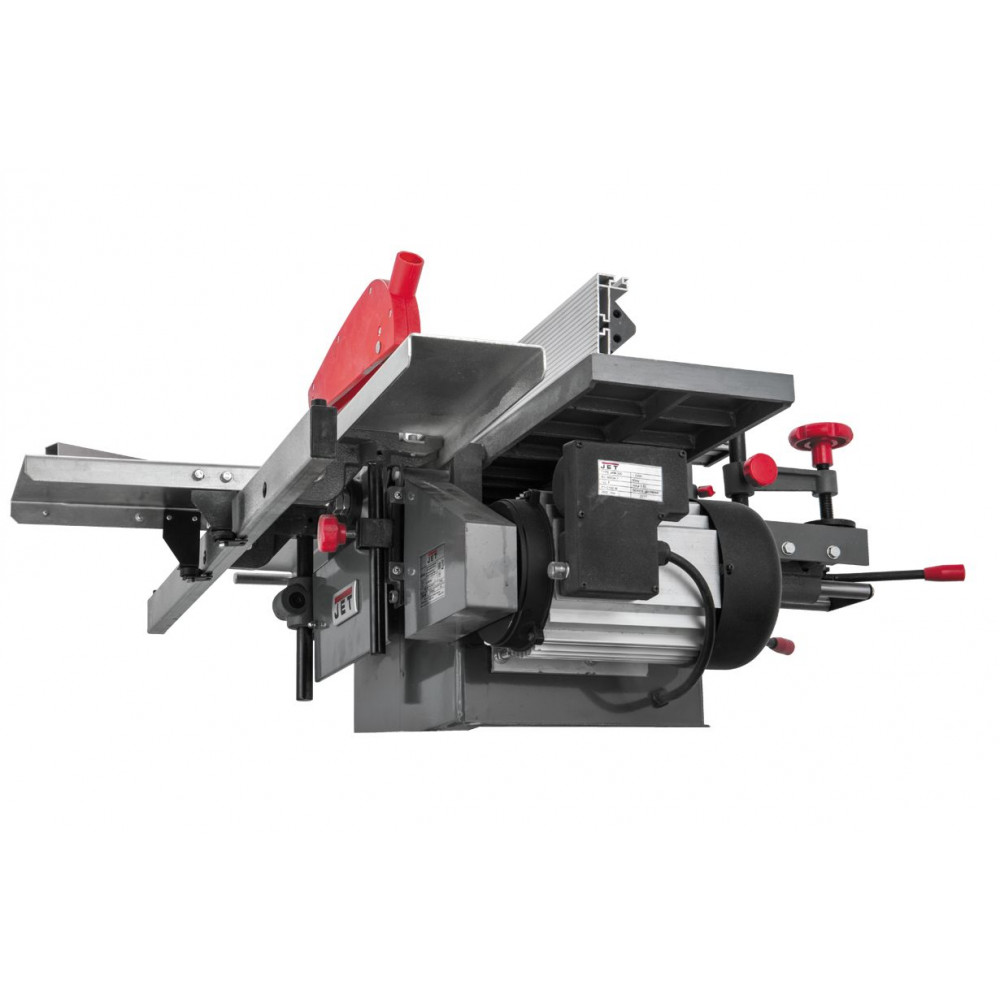

Многофункциональный комбинированный станок JKM-300 от швейцарской марки Jet сочетает в себе немаловажную для применения в небольших мастерских компактность и надежность профессионального деревообрабатывающего оборудования. Качество станка подтверждается основой конструкции – мощными чугунными столами. Остальные детали либо выполнены из того же материала, либо стальные, что дает высокую жёсткость благодаря чему работа проходит без вибраций. Мотор асинхронный однофазовый с реверсом, содержит необходимый припас мощности и крутящего момента. Мотор не перегревается в процессе операции и не требует специального обслуживания. Предусмотренные варианты переналадки дают возможность производить на данном станке всевозможные виды работ.

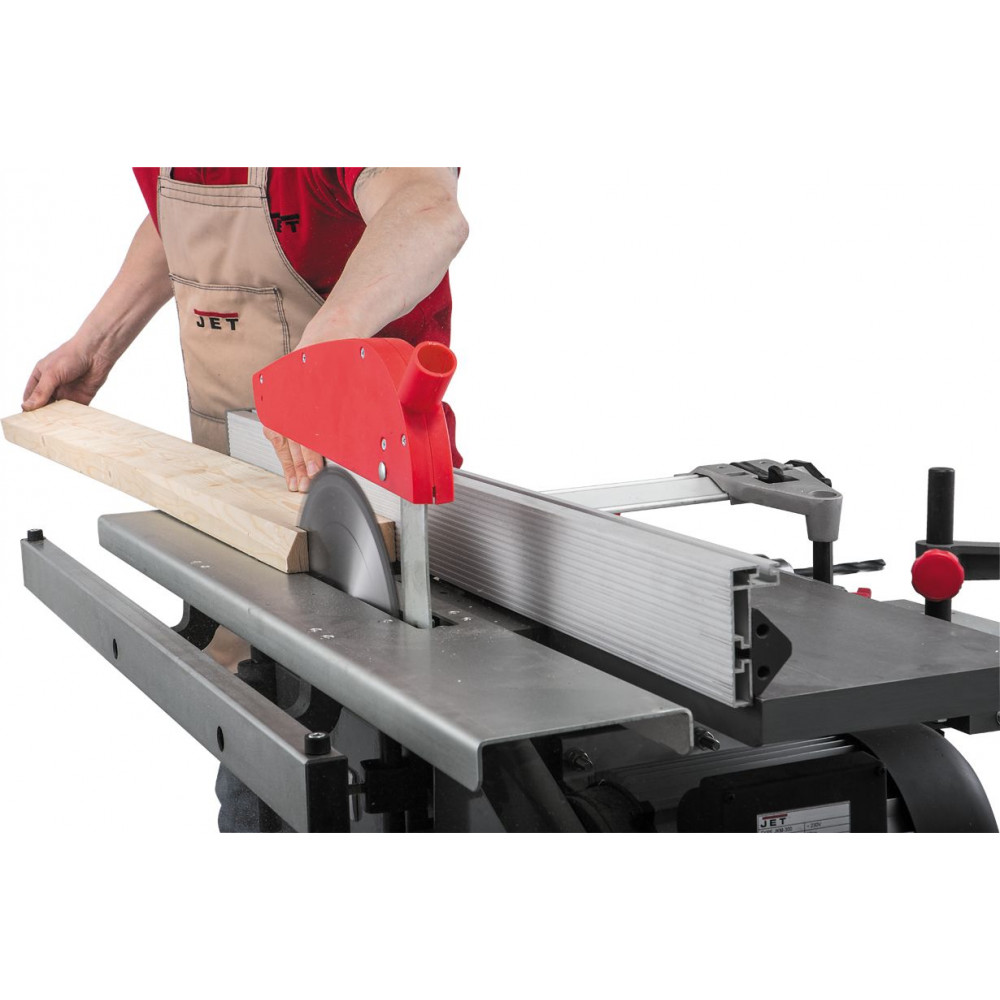

Ряд преимуществ JKM-300 в пилении:
- Допускается установка диска диаметром до 250 мм, что гарантирует глубину распиловки до 70 мм;
- С целью уменьшить высоту диска (например, для выборки паза или для предотвращения сколов) положение стола регулируется;
- Стол установлен на двух цилиндрических направляющих и фиксируется винтовыми зажимами;
- Для пазовальных работ прилагается особый компактный стол (можно установить вместо основного);
- Для позиционирования заготовки предусмотрен регулируемый параллельный упор с двухсторонней фиксацией (диапазон его перемещений относительно диска 0-300 мм);

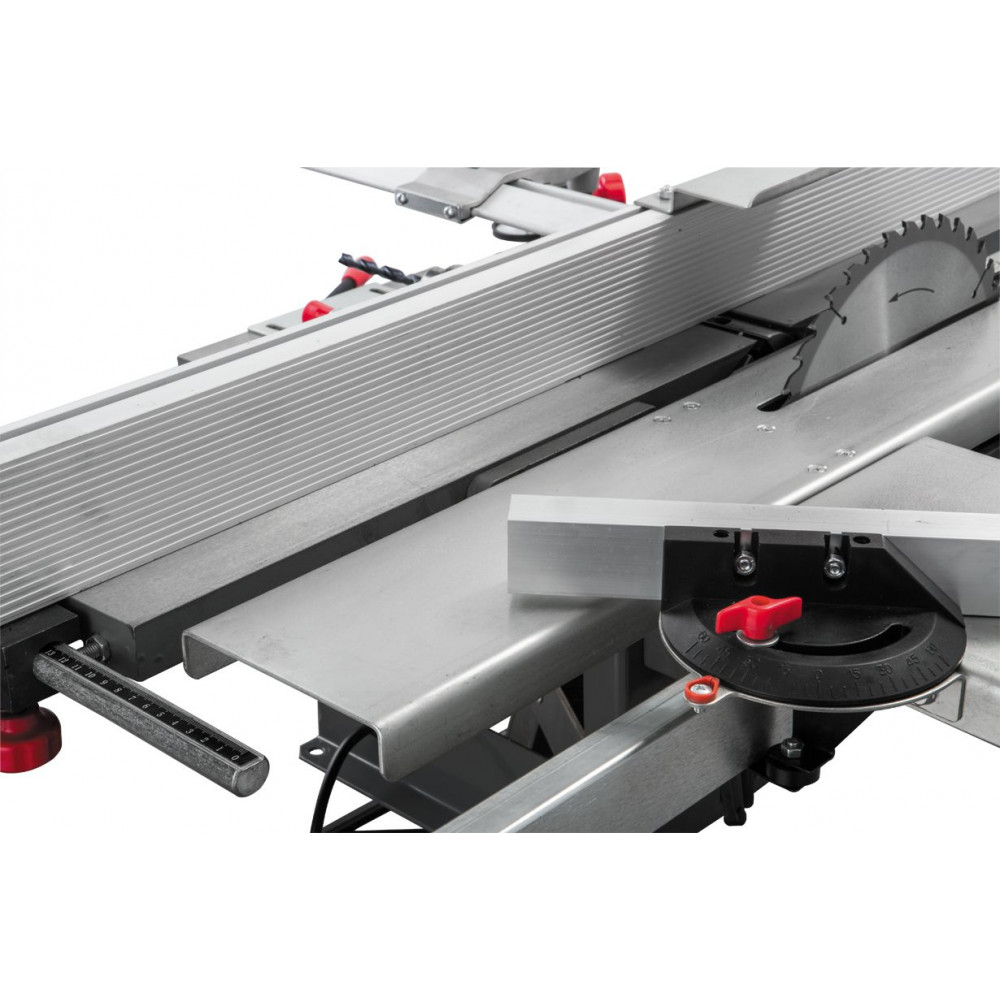

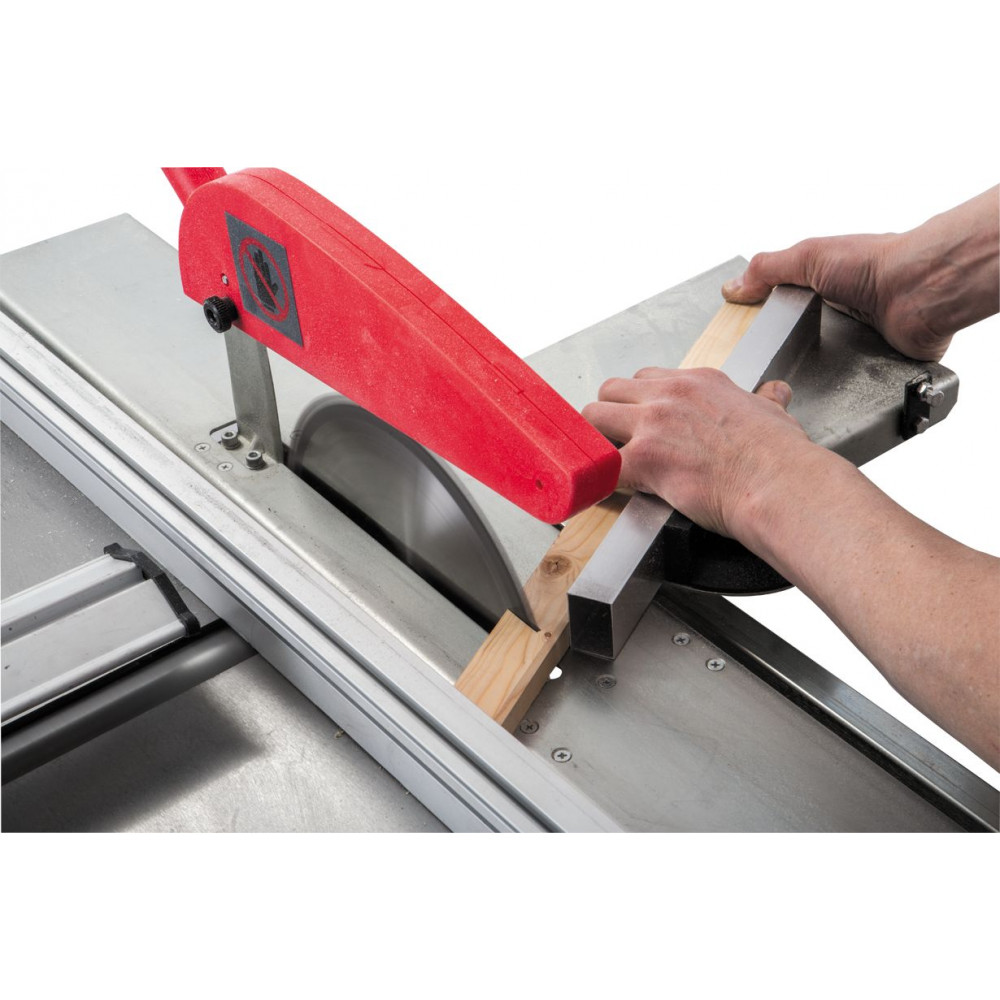

- Кроме упора есть небольшой подвижный стол (каретка), оснащенный поворотным упором, который позволяет создавать точные резы под углом к базисной поверхности детали.

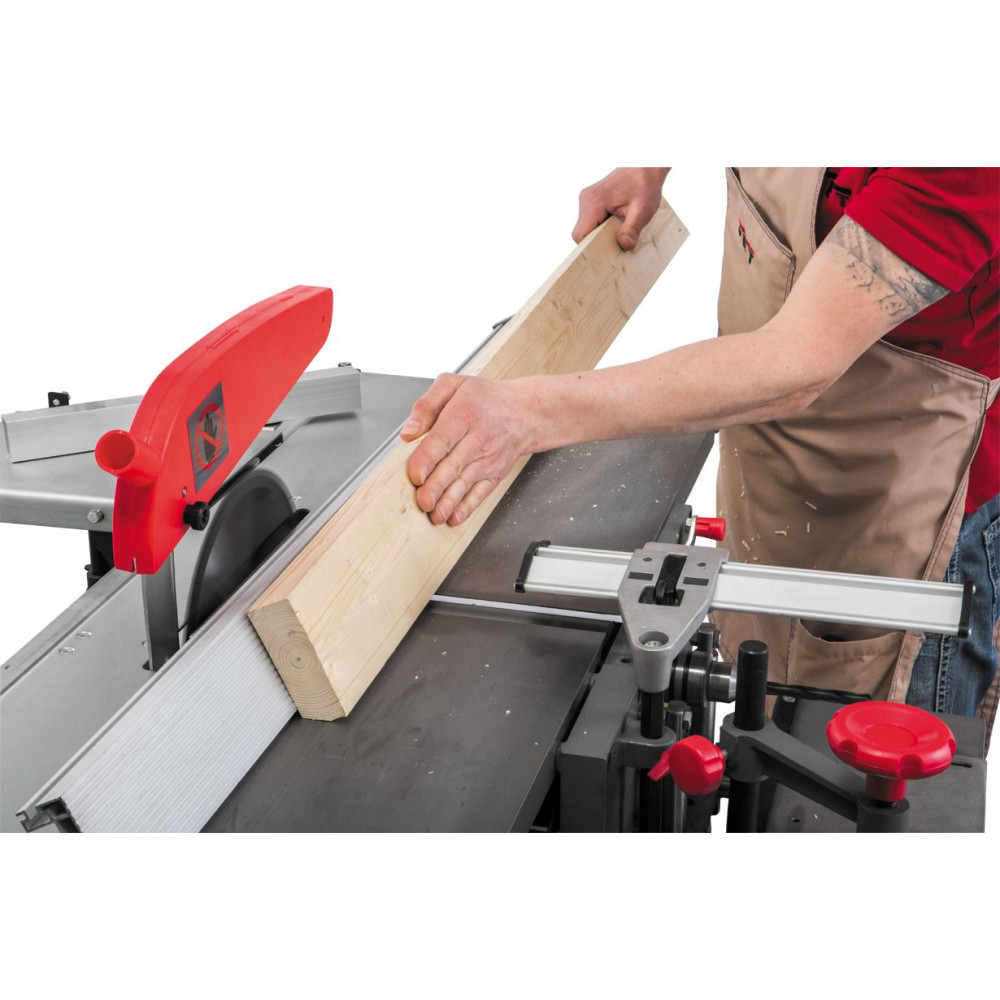

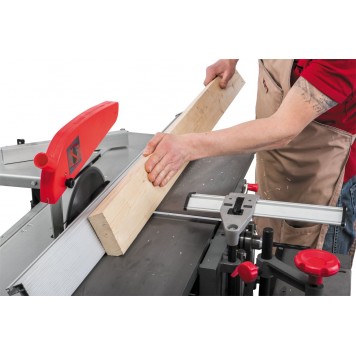

Фугование:
- Чугунные столы образуют поверхность длиной 960 мм, положение переднего регулируется при помощи удобного механизма с наклонными направляющими и винтовой подачей;
- Для строгания под углом используется тот же направляющий профиль, что и для параллельного упора при пилении, только установленный по-другому: он настраивается по углу наклона и перемещается по поверхности столов;
- Строгальный барабан с тремя ножами, допускающими правку;
- В качестве принадлежности Jet поставляет сменные лезвия для этого станка, изготовленные из различных марок стали (со стандартной и усовершенствованной износостойкостью).

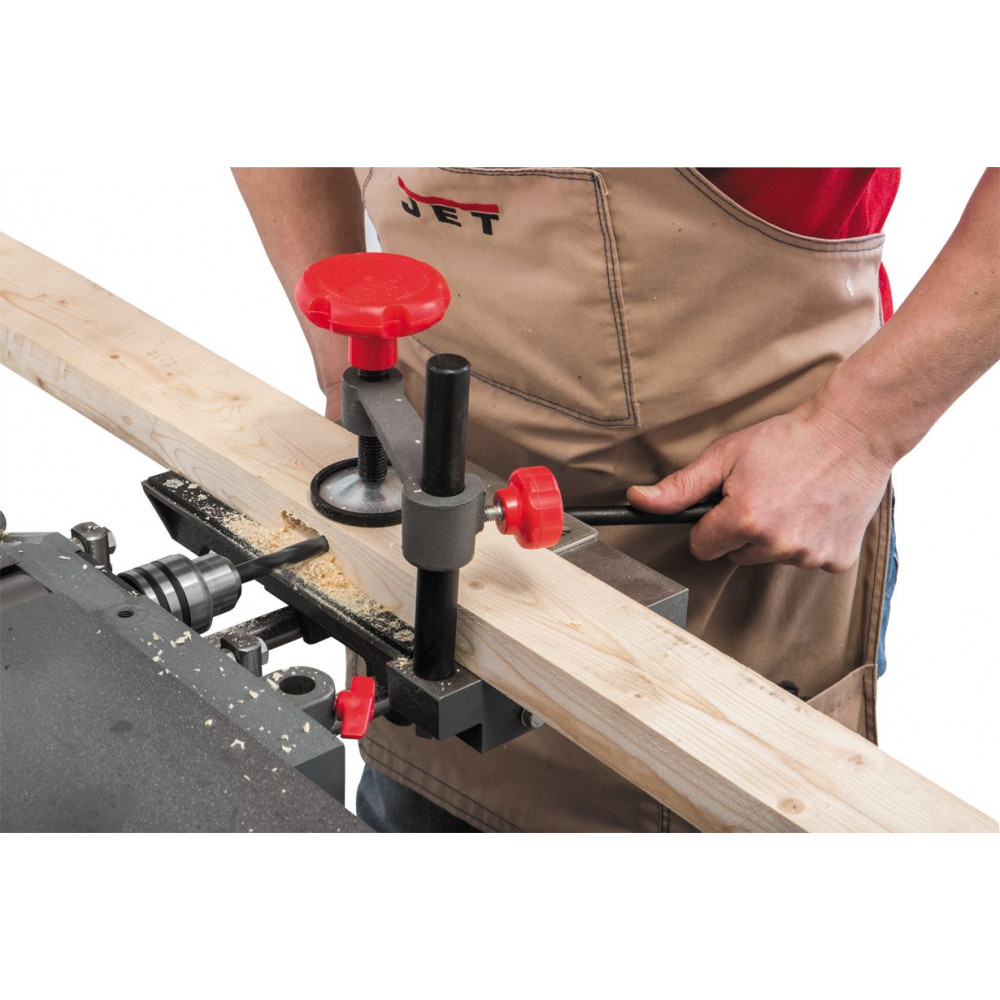

Сверление и пазование:

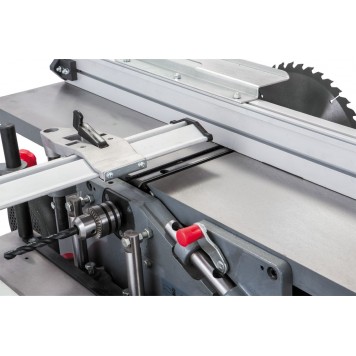

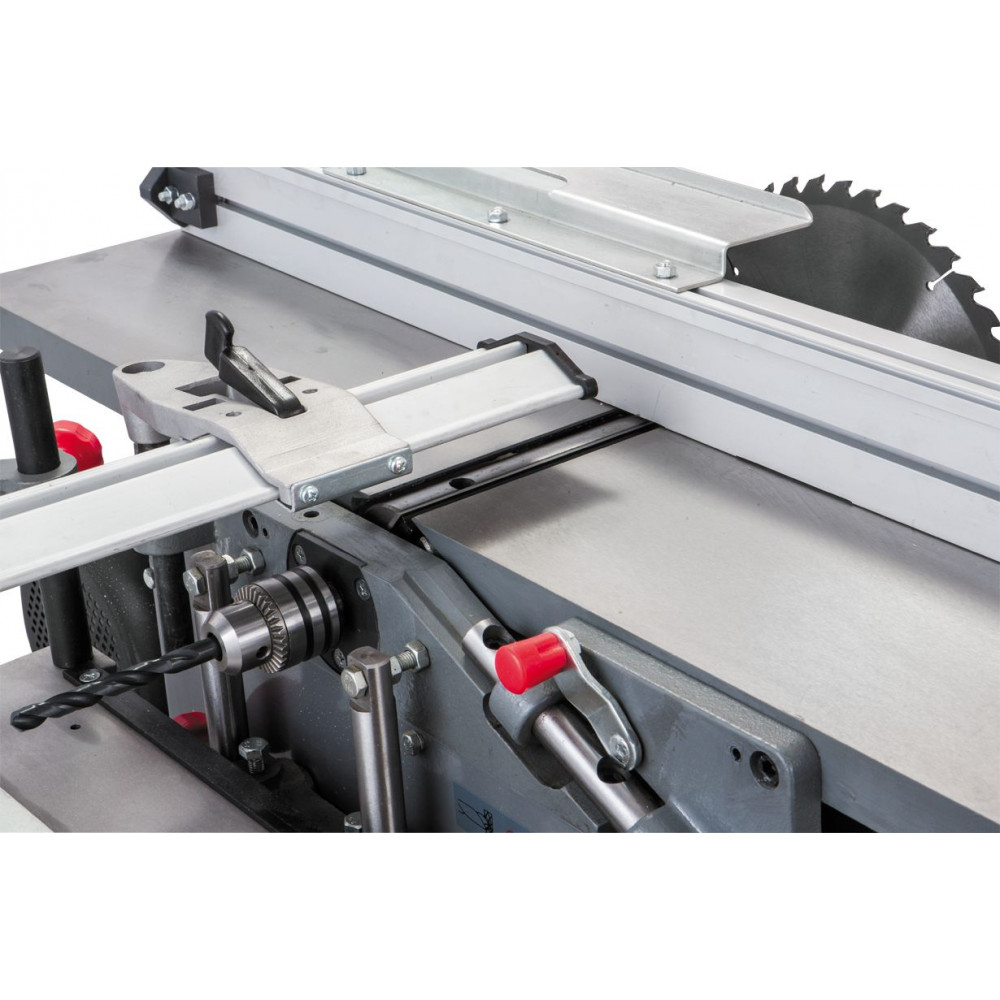

- Трехкулачковый патрон с оправкой для установки в торец строгального вала. При переключении реверса он позволяет применить свёрла и другой режущий инструмент с правым вращением, включая посадочный диаметр до 13 мм;
- Снизу от патрона производителем был предусмотрен небольшой чугунный столик с винтовым прижимом и регулируемым упором (его положение настраивается по высоте, а перемещения по двум другим осям имеют привод от рукояток);
- Для выполнения серийных операций специальными муфтами задают ограничение хода по этим двум осям.
КОМПЛЕКТАЦИЯ:
- Пильный диск по дереву Z40
- Упор для пиления и фугования
- Подвижный стол (каретка)
- Упор подвижного стола
- Комплект ножей (установлен на валу)
- Ограждение ножевого вала
- Пазовальный стол в комплекте с прижимом заготовки
- Сверлильный патрон
Технические характеристики | |
Мощность, Вт | 2100 |
Диаметр диска, мм | 250 |
Диаметр посадочного отверстия, мм | 30 |
Величина хода подвижного стола по осям «X», «Y» и «Z» | 100, 110 и 95 мм |
Диаметр строгального вала, мм | 74 |
Количество ножей | 3 |
Макс. глубина пропила, мм | 70 |
Макс. глубина строгания, мм | 3 |
Макс. диаметр сверла, мм | 13 |
Макс. ширина заготовки, мм | 200 |
Макс. ширина пропила, мм | 300 |
Размер ножей (ДхШхТ), мм | 210 х 19 х 3 |
Размеры рабочего стола, мм | 960х210 |
Размеры фуговального упора (ДхВ), мм | 1150 х 80 |
Угол наклона фуговального упора, ° | 0 - 45 |
Ход подвижного стола (каретки), мм | 700 |
Гарантия и сервис | |
Срок службы | 5 лет |
Гарантийный срок | 2 года |
