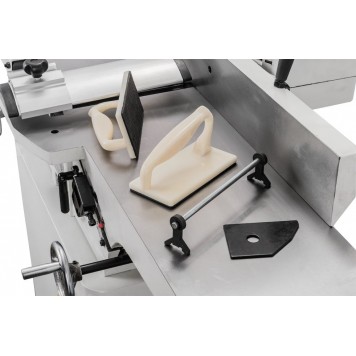

Фуговальный JJ-8L-M станок, ширина 200мм JET
JJ-8L-M - фуговальный станок с длинными чугунными столами и шириной строгания 200 мм. Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал.
Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.
Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.
Стандартный четырехножевой строгальный вал, с которым станок поставляется, можно заменить на helical, он лучше походит для интенсивной эксплуатации, требует меньше работ по обслуживанию, обеспечивает более высокое и стабильное качество строгания. На нем установлено 36 твердосплавных лезвий, расположенных по спирали в четыре ряда.
Сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости. Никаких настроечных операций при этом не требуется.
Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
ОСОБЕННОСТИ:
- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из чугунного литья
КОМПЛЕКТАЦИЯ:
- Комплект ножей (установлен на валу)
- Фуговальный упор
- Ограждение ножевого вала
Технические характеристики | |
Мощность, Вт | 2100 |
Выходная мощность, Вт | 1500 |
Ширина, мм | 700 |
Высота, мм | 1150 |
Диаметр вытяжного штуцера, мм | 100 |
Диаметр строгального вала, мм | 72 |
Количество ножей | 4 |
Макс. глубина строгания, мм | 3 |
Макс. ширина заготовки, мм | 200 |
Размер ножей (ДхШхТ), мм | 205 х 19 х 3 |
Размеры фуговального стола (ДхШ), мм | 1780 х 230 |
Размеры фуговального упора (ДхВ), мм | 1010 х 120 |
Угол наклона фуговального упора, ° | -45 - 0 - 45 |
Частота вращения строгального вала, об/мин | 5200 |
Питание устройства | |
Напряжение питания от сети, В | 220 |
Гарантия и сервис | |
Срок службы | 5 лет |
Гарантийный срок | 2 года |
