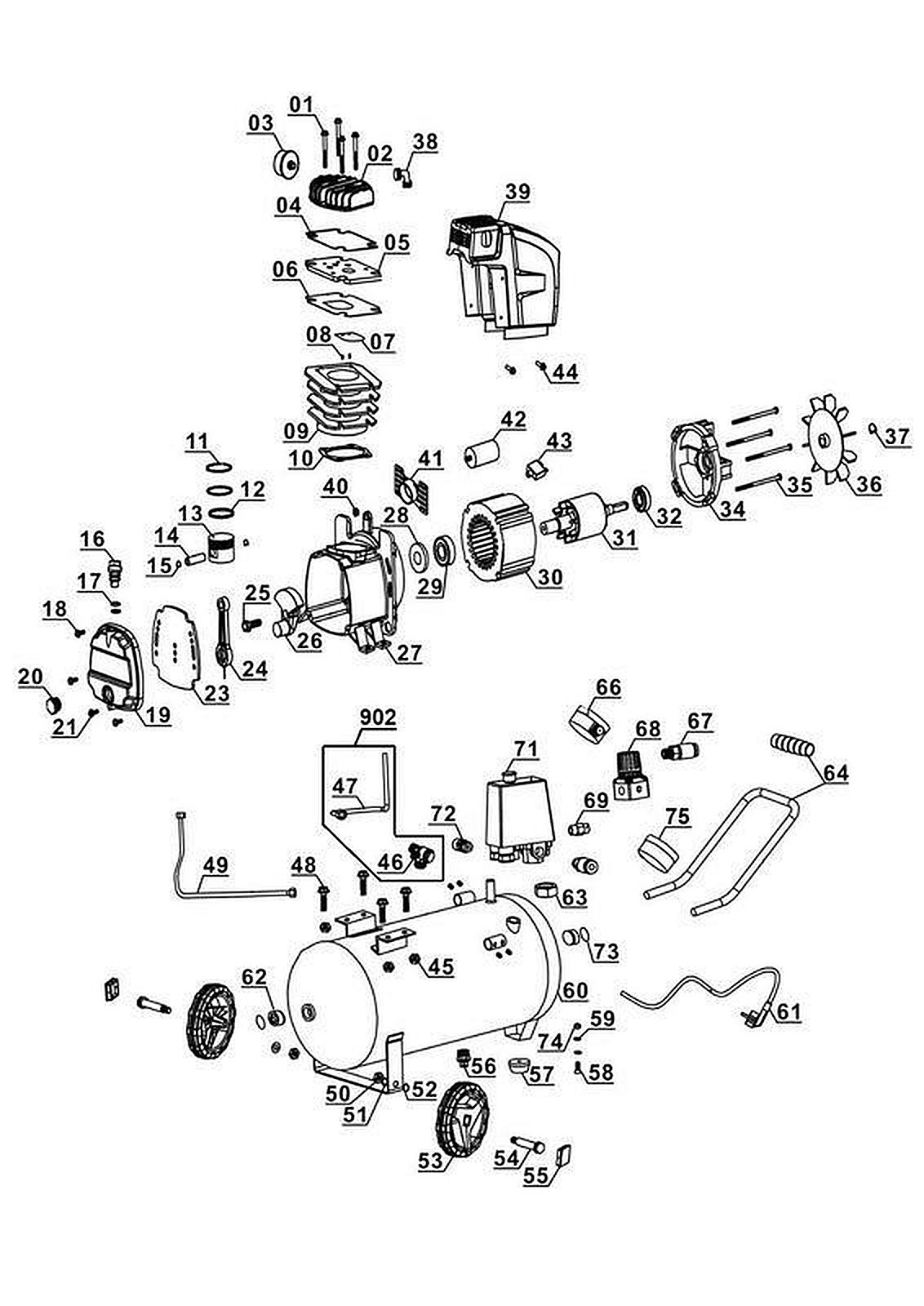

Запасные части и деталировка для компрессора TE-AC 270/50/10 4010440 (Ident number 11038)
Таблица запчастей для компрессора TE-AC 270/50/10 4010440 (Ident number 11038)
| Позиция | Артикул | |
| 1 | Bolt M6x40 | 401044001001 |
| 2 | cylinder head | 401044001002 |
| 3 | Air filter | 401044001003 |
| 4 | cylinder seals | 401044001004 |
| 5 | valve plate | 401044001005 |
| 6 | valve plate gasket F55 | 401044001006 |
| 7 | valve clack | 401044001007 |
| 8 | pinf3x6 | 401044001008 |
| 9 | cylinderf48 | 401044001009 |
| 10 | cylinder gasket | 401044001010 |
| 11 | Gas Ring f48*2 | 401044001011 |
| 12 | Oil Ring f48*3 | 401044001012 |
| 13 | piston f48 | 401044001013 |
| 14 | piston pin f12x39.5 | 401044001014 |
| 15 | circlip f12 | 401044001015 |
| 16 | breath pipe | 401044001016 |
| 17 | O circlip f18.3xf2.65 | 401044001017 |
| 18 | bolt M6x16 | 401044001018 |
| 19 | crank case cover | 401044001019 |
| 20 | oil leveler | 401044001020 |
| 21 | bolt M6x10 | 401044001021 |
| 23 | rubber gasket | 401044001023 |
| 24 | conncting rod | 401044001024 |
| 25 | hex bolt M8x22(left) | 401044001025 |
| 26 | crank 20 | 401044001026 |
| 27 | crank case | 401044001027 |
| 28 | sealing ring | 401044001028 |
| 29 | bearing 6204 | 401044001029 |
| 30 | stator | 401044001030 |
| 31 | rotor | 401044001031 |
| 32 | bearing 6202 | 401044001032 |
| 34 | motor cover | 401044001034 |
| 35 | bolt M5x105 | 401044001035 |
| 36 | Wind leaf | 401044001036 |
| 37 | circlip f14 | 401044001037 |
| 38 | connector | 401044001038 |
| 39 | fan cover | 401044001039 |
| 40 | nut M8 | 401044001040 |
| 41 | flap | 401044001041 |
| 42 | capacitance | 401044001042 |
| 43 | thermal protector | 401044001043 |
| 44 | bolt M5x12 | 401044001044 |
| 45 | nut M8 | 401044001045 |
| 48 | bolt M8x25 | 401044001048 |
| 49 | discharge pipe f10 | 401044001049 |
| 50 | nut M10 | 401044001050 |
| 51 | spring f10 | 401044001051 |
| 52 | washer f10 | 401044001052 |
| 53 | wheel | 401044001053 |
| 54 | Wheel shaft | 401044001054 |
| 55 | Wheel cover | 401044001055 |
| 56 | drain plug | 401044001056 |
| 57 | washer foot | 401044001057 |
| 58 | screw | 401044001058 |
| 59 | washer f8 | 401044001059 |
| 60 | tank | 401044001060 |
| 61 | power cord | 401044001061 |
| 62 | stem Rp1/2 | 401044001062 |
| 63 | nut Rp1/4 | 401044001063 |
| 64 | handle | 401044001064 |
| 66 | pressure gauge f50 | 401044001066 |
| 67 | quick couplers | 401044001067 |
| 68 | regulator valve | 401044001068 |
| 69 | Through joint | 401044001069 |
| 71 | pressure switch with nut and | 401044001071 |
| 72 | safety valve | 401044001072 |
| 73 | O ring | 401044001073 |
| 74 | nut | 401044001074 |
| 75 | pressure gauge | 401044001075 |
| 800 | Inner hex screw | 401044001800 |
| 801 | hexagon key | 401044001801 |
| 802 | label for TE-AC 270/50/10 | 401044001802 |
| 902 | One-way valve with release pip | 401044001902 |
