Запасные части и деталировка для торцовочной пилы TC-SM 2534/1 Dual 4300395 (Ident number 11019)
Запчасти для торцовочной пилы TC-SM 2534/1 Dual 4300395 (Ident number 11019)
| 3 | turnplate pull handle | 430082002003 |
| 4 | hex bolt M10x30 | 430082002004 |
| 5 | hex thin nut M10 | 430082002005 |
| 9 | front support o turnplate(Red) | 430082501009 |
| 10 | cross panhead screw M5x12 | 430082002010 |
| 11 | spring washer 5 | 430082002011 |
| 12 | flat washer 5 | 430082002012 |
| 13 | turnplate locating base | 430082002013 |
| 16 | screw of locking pole | 430082002016 |
| 19 | inner hex screw M6x12 | 430082002019 |
| 20 | turnplate (Red) | 430082501020 |
| 21 | locking knob of saw cover | 430082002021 |
| 22 | rocking arm pin | 430082002022 |
| 23 | angle rod pin | 430082002023 |
| 24 | rod pin press spring | 430082002024 |
| 25 | rocking arm angle hand | 430082002025 |
| 26 | flat washer 4 | 430082002026 |
| 27 | spring washer 4 | 430082002027 |
| 28 | cross panhead screw M4x10 | 430082002028 |
| 29 | cross panhead screw M4x10 | 430082002029 |
| 30 | kerf board | 430082002030 |
| 31 | flat washer 5 | 430082002031 |
| 32 | cross panhead screw M5x16 | 430082002032 |
| 33 | spring washer 5 | 430082002033 |
| 34 | turnplate pointer | 430082002034 |
| 35 | waveness spring washer 10 | 430082002035 |
| 36 | hex bolt M10x30 | 430082002036 |
| 37 | base feet | 430082002037 |
| 38 | base (Einhell Red) | 430039501038 |
| 39 | table extension | 430039501039 |
| 46 | clamping knobM6x55 | 430082002046 |
| 47 | flat washer 10 | 430082002047 |
| 48 | hex locking nut M10 | 430082002048 |
| 50 | flat washer 6 | 430082002050 |
| 51 | Inner hex screw M6x25 | 430082002051 |
| 52 | locking screw M6x16 | 430082002052 |
| 53 | Inner hex screw M4x12 | 430082002053 |
| 54 | Spring washer 4 | 430082002054 |
| 55 | flat washer 4 | 430082002055 |
| 65 | Inner hex screw M6x16 | 430082002065 |
| 76 | open circlip 16 | 430082002076 |
| 92 | flat washer 10 | 430082002092 |
| 93 | hex locking nut M10 | 430082002093 |
| 94 | flat washer 10 | 430082002094 |
| 99 | inner hex locating screw M6x8 | 430082002099 |
| 100 | pulling pole end base (Red) | 430082501100 |
| 101 | flat washer 5 | 430082002101 |
| 102 | spring washer 5 | 430082002102 |
| 103 | cross panhead screw M5x10 | 430082002103 |
| 104 | cable wire clamp | 430082002104 |
| 105 | flat washer 5 | 430082002105 |
| 106 | cross panhead screw M5x10 | 430082002106 |
| 107 | inner hex locating screw M4x8 | 430082002107 |
| 108 | laser lamp | 430082002108 |
| 109 | laser base | 430082002109 |
| 110 | big twisting spring | 430082002110 |
| 111 | pin arbor | 430082002111 |
| 112 | support spindle | 430082002112 |
| 114 | inner hex locating screw M6x8 | 430082002114 |
| 115 | link screw | 430082002115 |
| 116 | dock panel locking screw | 430082002116 |
| 131 | cross panhead screw M6x8 | 430082002131 |
| 132 | hex bolt M8x16-L | 430082002132 |
| 133 | outside board of saw balde | 430082002133 |
| 134 | saw blade | 430082501134 |
| 135 | inner board of saw blade | 430082002135 |
| 136 | name plate | 430082002136 |
| 137 | cross panhead screw M5x16 | 430082002137 |
| 138 | inner locking washer 5 | 430082002138 |
| 139 | bearing clamp plate | 430082002139 |
| 147 | cross panhead screw M4x10 | 430082002147 |
| 148 | spring washer 4 | 430082002148 |
| 149 | flat washer 4 | 430082002149 |
| 151 | saw blade cover | 430082002151 |
| 152 | bearing 6201-2Z | 430082002152 |
| 153 | pressboard of rotor bearing | 430082002153 |
| 154 | nut M6 | 430082002154 |
| 155 | cable clamp | 430082002155 |
| 156 | power cord | 430082002156 |
| 157 | flat washer 5 | 430082002157 |
| 158 | cross panhead screw M5x10 | 430082002158 |
| 159 | clamping knobM6x55 | 430082002159 |
| 160 | cable jacket | 430082002160 |
| 161 | pressboard | 430082002161 |
| 162 | self-tapping screw ST4.2x13 | 430082002162 |
| 163 | laser wire | 430082002163 |
| 164 | below handle | 430082002164 |
| 165 | self-tapping screw ST4.2x13 | 430082002165 |
| 166 | connector | 430082002166 |
| 167 | transformer | 430082002167 |
| 168 | capacitor0.33-F | 430082002168 |
| 169 | top handle | 430082002169 |
| 170 | self-tapping screw ST4.8x32 | 430082002170 |
| 171 | handle | 430082002171 |
| 172 | self-tapping screw ST4.8x38 | 430082002172 |
| 173 | flat washer 5 | 430082002173 |
| 174 | spring washer 5 | 430082002174 |
| 175 | cross panhead screw M5x30 | 430082002175 |
| 176 | switch | 430082002176 |
| 177 | switch button | 430082002177 |
| 178 | bless spring of switch button | 430082002178 |
| 179 | microswitch | 430082002179 |
| 180 | self-tapping screw ST4.2x16 | 430082002180 |
| 181 | cross panhead screw M5x25 | 430082002181 |
| 182 | spring washer 5 | 430082002182 |
| 183 | flat washer 5 | 430082002183 |
| 184 | rotor | 430082502184 |
| 185 | bearing 629 | 430082002185 |
| 186 | gearing sleeve | 430082002186 |
| 187 | self-tapping screw ST4.2x70 | 430082002187 |
| 188 | stator Further spareparts available | 430082502188 |
| 190 | housing | 430082002190 |
| 191 | brush holder(pair) | 430082002191 |
| 192 | carbon brush(pair) | 430082002192 |
| 193 | brush holder cap | 430082002193 |
| 194 | cross flat head screw M4x8 | 430082002194 |
| 195 | spring washer 4 | 430082002195 |
| 196 | cross panhead screw M4x8 | 430082002196 |
| 197 | pressboard | 430082002197 |
| 198 | locking pin | 430082002198 |
| 199 | locking press spring | 430082002199 |
| 200 | inductance | 430082002200 |
| 201 | name plate | 430082002201 |
| 208 | flat washer 5 | 430082002208 |
| 209 | spring washer 5 | 430082002209 |
| 210 | cross panhead screw M5x12 | 430082002210 |
| 213 | hexagon key 6mm | 430082002213 |
| 214 | big flat washer 5 | 430082002214 |
| 215 | lock screw for panel | 430039501215 |
| 800 | hexagon key 5mm | 430082002800 |
| 801 | fan cover | 430082002801 |
| 811 | dust funnel | 430039001811 |
| 899 | color box | 430039501899 |
| 901 | workpiece clip assembly (Red) Further spareparts available | 430082501901 |
| 902 | Pulling pole assembly (Red) Further spareparts available | 430082501902 |
| 903 | rocking arm assembly (Red) Further spareparts available | 430082501903 |
| 904 | rocking arm spanner assy. Further spareparts available | 430082002904 |
| 905 | active cover link assembly29cm Further spareparts available | 430082002905 |
| 906 | self lock button assy. Further spareparts available | 430082002906 |

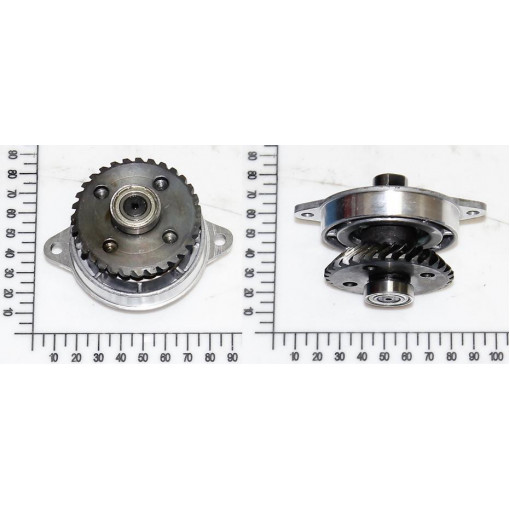

| 907 | gear box assy. Further spareparts available | 430082502907 |
| 908 | locking handle assy. Further spareparts available | 430082002908 |
| 909 | dust catcher bag (Einhell Home Further spareparts available | 430082501909 |
| 910 | cover cpl. Further spareparts available | 430082002910 |
| 911 | screw-set M5x12 Further spareparts available | 430082002911 |
| 912 | support with panel Further spareparts available | 430039501912 |
